設備結構：

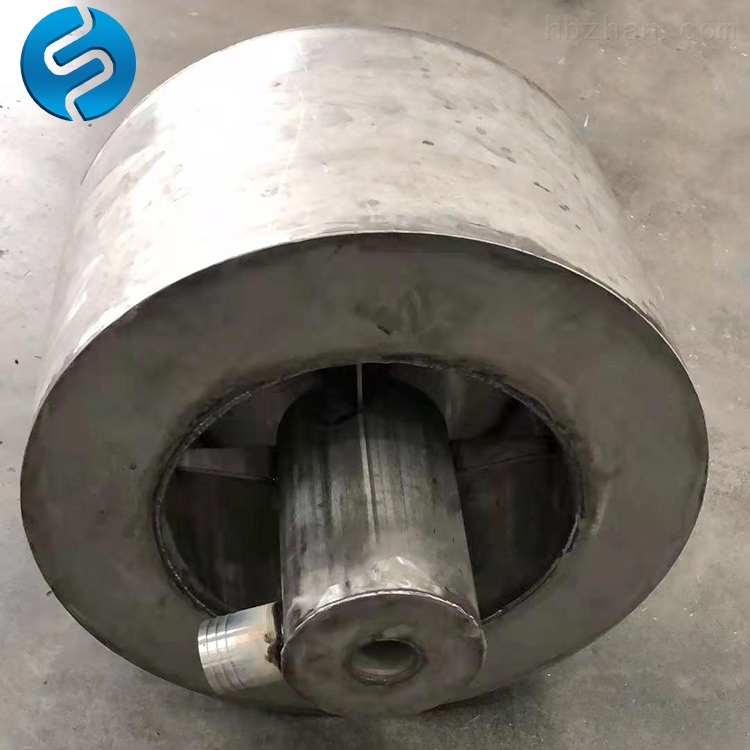

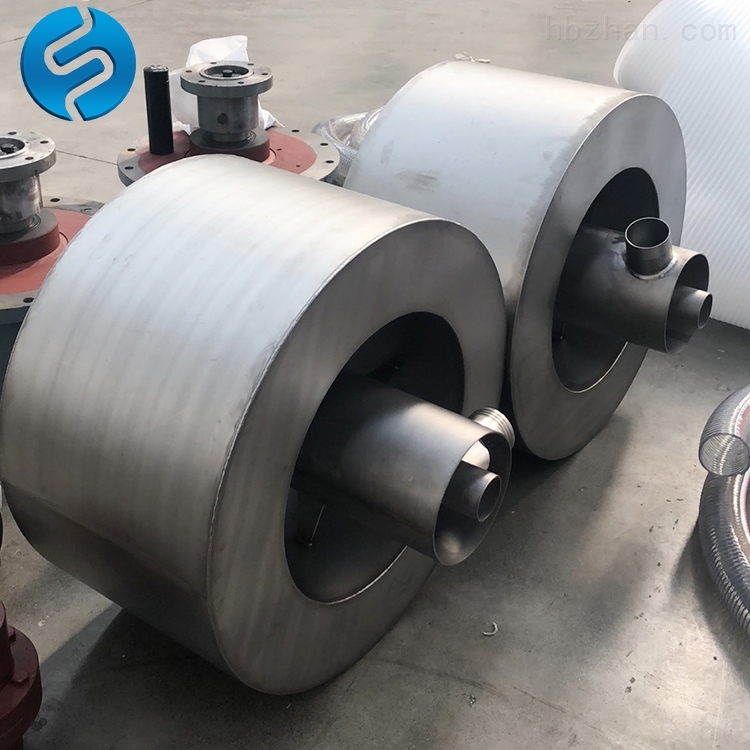

　　空氣堰潷水器由電機、減速機組成的驅動裝置；蝸輪、蝸桿、絲杠組成的升降裝置；四連桿機構、排水支管和總管、出水堰槽、浮筒及排渣裝置、水下軸承等組成。旋轉式潷水器通過驅動裝置和四連桿機構將絲杠的直線升、降運動轉換成出水堰及排水管的運動，以潷除上清液。浮筒排渣裝置在堰口前方的水上、水下和兩側形成一個無浮渣的出水區域，浮筒漂浮于水面可以自動調節與堰口之間的距離。


　　驅動機構采用品質電機和減速機，也可采用原裝精密伺服馬達和驅動裝置。升降機構是通過蝸輪傳動絲杠完成提升、下降功能的。機架和中間連桿等水上部件為碳鋼焊接件表面，進行熱鍍鋅處理。水下部件及標準件為304不銹鋼，排水支管、排水總管等經酸洗、鈍化處理。

　　空氣堰潷水器安裝調試：


　　1、潷水器安裝時應保證機組運轉過程平穩、靈活，不得出現卡阻、傾斜現象，無振動雜音；


　　2、潷水器安裝前應檢查基礎及預埋件的位置是否符合設計要求確認無誤后方可安裝；


　　3、排水主管與兩側回轉支承連接應保證排水主管兩端軸的制造同軸度誤差及兩側回轉支撐的安裝同軸度誤差均不大于0.3mm/m，累積誤差不應大于1.5mm，將支承座焊接在基礎的預埋板上；


　　4、潷水器的回轉密封支承(在出水端處)具有可靠的密封型，其泄漏量不應大于25L/min.m；


　　5、潷水器堰口應設有調整補償功能，在潷水全過程中應始終保證處于水平狀態，在安裝單臺或多臺機械聯動時，潷水器堰口的水平度誤差不應大于1.0mm/m，累積誤差不應大于3.0mm。雙堰口型潷水器長度方向堰口水平誤差不大于1mm/m，寬度方向兩堰口間水平誤差不大于2mm/m；


　　6、將電動推桿與其支座用銷軸連接好并將支座與基礎的預埋板焊接且要牢靠；


　　7、將集水槽與排水主管連接并用螺拴固定，連接處無任何泄漏現象；


　　8、將電動推桿與集水槽上的支管用銷軸連接好；


　　9、將浮筒式擋渣板與集水槽用銷軸連接好并能自由轉動；


　　10、將排氣管焊接在集水槽和主管相應的位置上，排氣管上端開口處應高于水面，其垂直距離距水面不應小于200mm，管內不應有污物堵塞。
